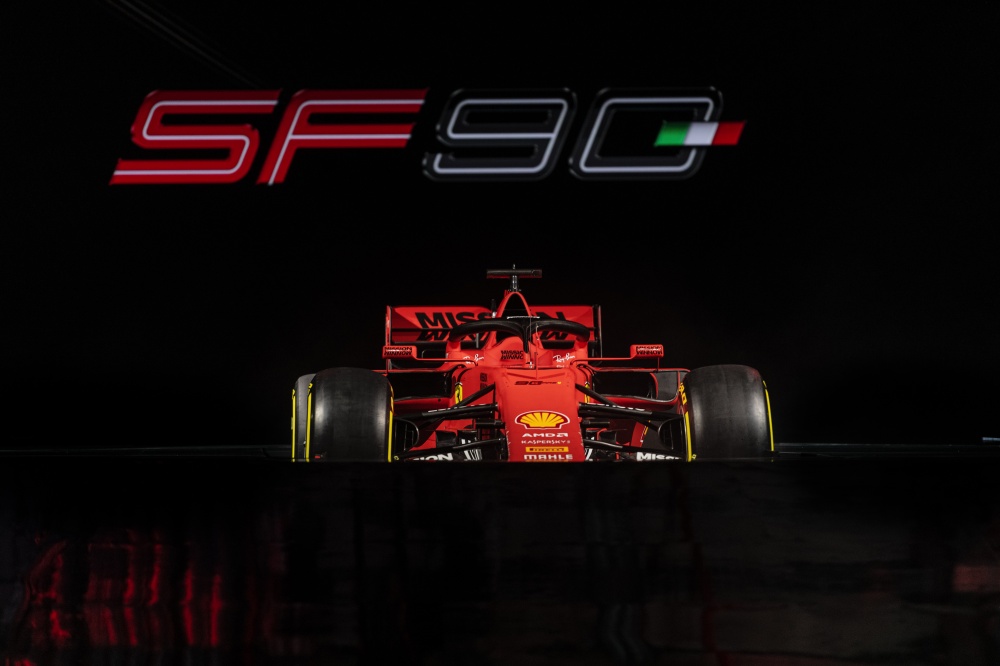

PRESENTATA A MARANELLO LA NUOVA FERRARI DI F1 (SF90 ) IL 75° ESEMPLARE DI F1

16-02-2019 10:56 - News Generiche
MARANELLO :
La SF90 (sigla di progetto 670) è la sessantacinquesima monoposto realizzata dalla Ferrari per il campionato del mondo di Formula 1. La vettura è realizzata nel rispetto dei nuovi regolamenti che impongono diverse modifiche rispetto alle monoposto del 2018. Tra le modifiche più evidenti quelle alle ali anteriori e posteriori. L’ala anteriore è più larga e più semplice nei suoi profili aerodinamici, quella posteriore è più larga e alta. I deviatori di flusso sulle fiancate sono stati ridotti in altezza, mentre le prese d’aria dei freni anteriori sono state semplificate. Il peso complessivo della vettura sale a 743 chilogrammi, con il pilota e suo equipaggiamento che devono obbligatoriamente pesarne 80. La quantità di carburante disponibile per la gara è salita da 105 a 110 kg. La SF90 è la sesta vettura della generazione ibrida della Formula 1 iniziata nel 2014.

Ala anteriore
L’ala anteriore è una delle componenti più importanti della vettura in quanto non solo produce carico anteriore ma determina la qualità del flusso al retrotreno che è un fattore chiave per avere una buona aerodinamica. Nel 2019 l’ala anteriore è stata semplificata per regolamento. La larghezza aumenta fino a 2 metri, esattamente uguale alla carreggiata della vettura, mentre il numero di profili orizzontali non può essere superiore a cinque. Gli elementi verticali che si trovavano alle estremità dell’ala sono stati eliminati e la geometria delle bandelle verticali (endplates) semplificate. Lo scopo di questi cambiamenti è rendere il comportamento di una vettura che ne segue un’altra meno critico.

Presa d’aria freni anteriore
Le prese d’aria dei freni sono un elemento fondamentale in una monoposto di Formula 1. Sono destinate a raffreddare i dischi freno in carbonio che possono raggiungere temperature di oltre mille gradi. Nel corso degli anni le strutture delle prese d’aria dei freni anteriori sono diventate estremamente sofisticate e sono arrivate ad avere anche una funzione aerodinamica. Nel 2019 anche questa componente è stata semplificata per regolamento.

Ala posteriore
Al pari dell’ala anteriore nel 2019 anche l’ala posteriore è stata modificata: è più alta di settanta millimetri (870 contro 800 rispetto al piano di riferimento) e più larga (1050 millimetri contro i precedenti 950). Le bandelle laterali sono più lunghe di cento millimetri ed ospitano le luci posteriori: una doppia serie di led alle stremità laterali dell’ala posteriore, in una maniera simile alla soluzione già adottata dalla FIA sui prototipi LMP1 ed LMP2. Le modifiche regolamentari influiscono anche sul dispositivo noto come DRS (Drag Reduction System) che è stato reso più efficacie.

Bargeboards
I bargeboard sono le paratie laterali che sulle vetture di Formula 1 moderne aiutano a direzionare i flussi dell’aria su alcune zone specifiche della monoposto. Il regolamento della stagione 2019 ha ridotto le potenzialità di progetto in quest’area riducendo lo spazio a disposizione degli ingegneri. L’altezza limite dei bargeboard scende da 475 millimetri a 350 rispetto al piano di riferimento.

Pesi
Il regolamento 2019 della Formula 1 prevede che il peso della vettura salga da 733 chilogrammi a 743 (+10 kg), mentre la quantità di carburante disponibile per la gara aumenta di cinque kg, da 105 a 110. Inoltre viene stabilito che il peso minimo del pilota con il suo equipaggiamento (incluso il sedile) non deve essere inferiore a ottanta kg. Qualora l’insieme non arrivi agli ottanta kg sarà necessario piazzare della zavorra in posizioni predeterminate nella zona dell’abitacolo.

Engine cover
Il cofano motore della nuova monoposto Ferrari per la stagione 2019 è decisamente più stretto per migliorare l’aerodinamica della vettura. Un lavoro di affinamento delle componenti motore e la redistribuzione di alcuni accessori ha permesso di ridurre gli ingombri favorendo il disegno di una carrozzeria molto rastremata con il vantaggio di pulire il flusso verso l’ala posteriore. Lo snorkel è tornato ad una geometria simile a quello della vettura 2016 e lo studio della complessa fluidodinamica interna alla vettura ha permesso di raggiungere la stessa efficienza di raffreddamento della SF71H pur con meno volume occupato.

Power Unit
La Power Unit di Formula 1 è formata da sei componenti. Si tratta del motore termico, un V6 da 1,6 litri di cilindrata, cui è collegato un turbocompressore. Ci sono poi due motogeneratori: la MGU-K (Motor Generator Unit Kinetic) e la MGU-H (Motor Generator Unit Heat). La MGU-K deriva direttamente da quel sistema noto con il nome di KERS, che recupera l’energia cinetica in frenata e la accumula nel pacco batterie fino a quattro MJ. La MGU-H invece è il motogeneratore che recupera l’energia termica dal turbo. Un altro degli elementi è il pacco batterie nel quale l’energia recuperata viene accumulata prima di essere impiegata. Il sesto componente è l’elettronica di controllo. Per la stagione 2019 è stata ulteriormente migliorata l’efficienza, sia termica che meccanica, della Power Unit Ferrari 064, lavorando sul processo di combustione del motore, sul sistema di recupero di energia e sullo sviluppo dei fluidi. Il layout della Power Unit è stato definito in simbiosi con il progetto complessivo della vettura, e si è lavorato sul pacco batteria per ridurne peso ed ingombri.

Dati tecnici
Telaio in materiale composito a nido d’ape in fibra di carbonio con protezione halo per l’abitacolo.
Cambio longitudinale Ferrari a 8 marce più retro.
Comando semiautomatico sequenziale a controllo elettronico con cambiata veloce.
Differenziale autobloccante a controllo idraulico.
Freni a disco auto ventilanti in carbonio Brembo (anteriore e posteriore) e sistema di controllo elettronico sui freni posteriori.
Sospensioni anteriori a puntone (schema push-rod). Sospensioni posteriori a tirante (schema pull-rod).
Peso con acqua, olio e pilota: 743 kg
Ruote OZ anteriori a posteriori 13”

Motore
Cilindrata 1600cc
Giri massimi 15000
Sovralimentazione Turbo singolo
Portata benzina 100 kg/hr max
Quantità benzina per gara 110 kg
Configurazione V6 90°
Alesaggio 80 mm
Corsa 53 mm
Valvole 4 per cilindro
Iniezione Diretta, max 500 bar

Sistema ERS
Energia batteria 4 MJ
Potenza MGU-K 120 kW
Giri max MGU-K 50.000
Giri max MGU-H 125.000
